校园公共广播方案设计

中国·广东省深圳市兴美乐电子技术有限公司

SHEN ZHEN G.D. CHINA XINGMEILE ELECTRONICS CO.,LT

地址:广东省深圳市福田区福强路金地工业区112栋3楼321-322     邮政编码:518048

电话:0755-83571567、传真：0755-83813163   E-mail:szxml@126.com    Http：//www.szxml.com

智能／数字音乐广播系统设备及功能介绍

一、总则：

 学校智能公共广播系统是学校硬件设施中不可缺少的一部分，为学校规范化管理和素质教育服务。本公司本着“高标准配置，高效能管理，高科技含量，高自动化程度”的原则而设计的这套自动音乐广播系统。

系统成套设备采用美国原装进口的HiVi惠威广播系统、智能遥控无线麦宝等专业音响器材，配置本公司自行设计生产的学校智能式音乐播放系统，以愉快的乐曲代替枯燥的铃声，营造轻松愉快的学习环境。且眼保健操、升旗仪式、广播体操等都可做到全自动播放（在广东地区已经有1000多所学校使用我公司研制、设计安装的系列自动音乐广播系统）。

二、系统能实现的功能：

1、可定时定点开启、关闭整个广播系统，每次自动播音前提前5秒打开功放机，播放结束后自动关闭系统功放机，达到无人值守；

2、可实现教室、走廊、操场等自动分区广播;

3、可实现对办公室的定向广播，除了广播室能对办公室音量进行调节外，

每间办公室还能通过安装的调音开关进行音量大小的调节;

4、XML—2011播放机遥控器在学校500米范围内能遥控开关分区。

5、MR—123D带遥控高频麦克风，能实现无线麦克风在全校范围内遥控功放系

统电源讲话，讲话完毕关闭话筒电源，功放系统电源又自动关闭。不仅节

约能源，避免功放机长期通电导致的损坏，且使用非常方便，深受老师赞赏。

6、播放主机可同时编辑4套作息时间，考试和春、夏、秋、冬更改作息时间

更加方便；

7、播放主机配有消防报警接口，能实现消防自动报警。

8、XML—2011播放机遥控器能实现在学校500米范围内遥控点播广播体操、

进行曲、国歌、出旗曲等礼仪歌曲。

9、能实现校园内定时自动播放新闻节目。

三、单项设备功能介绍：

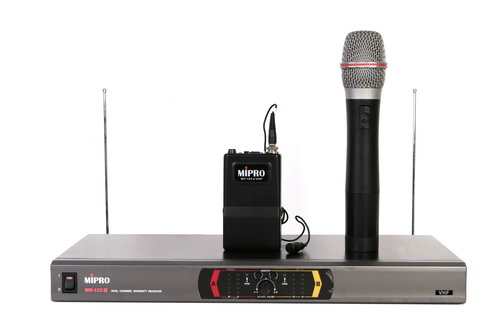

XML-2016、MR-123Ⅲ、MR-823Ⅲ无线遥控麦克风,无线话筒通话距离远，且能遥控开关功放机电源（给领导的自动化办公带来极大方便）：专利号：200520064361.9）（MR-123D）：

1）、(MR-123Ⅲ) 本公司独特功能







专利号：ZL200520064361.9

采用台湾麦宝无线麦克风，定制加装本公司自已发明的麦克风自动电源控制器，与XML—2011智能音乐播放机连接，用无线麦克风在学校任何角落均可遥控打开音响系统电源直接讲话，讲话音响效果好，对准喇叭也不会啸叫，关闭话筒后功放系统电源也随之自动关闭。CPU控制双天线自动选讯接收，具体防止断音功能，通话遥控距离可达100米（加装天线放大器通话距离可达200米）。

 综合特性：

1、频道范围：MR-123Ⅲ型160MHz250MHz；MR-823Ⅲ型790-960MHz

2、频率数：有三个群组，每一个群组有78个互不干扰频率

3、射频稳定度：±0.005%以内，具有温度补偿

4、最大偏移度：±68KHz，具自动音量控制

5、动能范围：115dB以上

6、S/N比：105dB

7、发射功率：30mW

8、静音控制：MIPRO首创之【杂讯锁定】静音控制

9、频率响应范围：60Hz-18KHz±3dB

10、有联动输出接口：麦克风工作时DATA OUT接口输出电平控制XML-2011播放机，实现系统电源自动控制（该功能为本公司特有专利）。

严正声明：无线麦克风遥控系统电源功能为我公司专利，任何公司或个人擅自盗用，均属违法，本公司随时有控告其违法并追讨其违法所得的权利。

2) 、（XML-2016）本公司独特功能

该产品为一款可调频，远距离带遥控功能的无线麦克风，与XML—2011智能音乐播放机连接，无线麦克风在学校任何角落均可遥控打开音响系统电源直接讲话，讲话音响效果好，对准喇叭也不会啸叫，关闭话筒后功放系统电源也随之自动关闭。通话遥控距离可达200米—300米，加装天线放大器会更远。每只麦克风配有专用电池和充电器，再也不需要买电池了。
　　频综合特性：
　　1、道数量：200个
　　2、频率间隔：250KHz
　　3、频率调整：可手动或自动
　　4、射频稳定性度：±0.005%以内
　　5、频率响应范围：50Hz-18KHz±1dB
　　6、载波频率：520MHz-850MHz
　　7、发射功率：50mW
　　8、静音控制：自动静音
　　9、有联动输出接口，麦克风工作时DATAOUT接口输出电平控制XML-2011播放机，实现系统电源自动控制（该功能为本公司特有专利）。

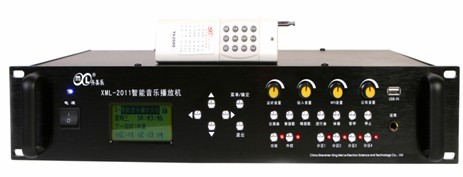

3) 、音乐自动播放（XML-2011）：属本公司独特功能XML-2011智能音乐播放机：

前面实物图

后面实物图

综合特性：

*音乐存储格式：MP3及WMA可同时存储播放；

*音乐存储容量：256M-512M；

*可存储曲目：500首；

*音乐输出频响：20Hz-18KHz；

*可遥控播放5首礼仪歌曲及4路分区，遥控距离可达到800米；

带系统电源联动控制输出：每次播放前提前5秒中打开电源，驱动负载电流10A；

*可同时内存档套作息时间，每天可定时播放音99次；

*标准的USB接口可随时更新音乐及电脑联机编程，可手动编程；

*编组分区：本机自带4路分区，可手动或编程自动控制；

*可线路录音或外接麦克风录音：可将教学内容或考试题目录制并根据需要进行播放；

*带消防联动控制接口：低电平驱动；

*带无线麦克风遥控电源接口：与XML-2016型、MR-123Ⅲ型或MR-823Ⅲ型带DATA OUT无线麦克风配合实现遥控电源功能；

*外控功能：可手动或定时编程外控CD机、卡座、收音机等受控播放节目，每天可设置外控定时99次；

*收音功能：本机内置调频收音，可设频道20个，每天可定时播放收音99次。

产品主要元器件均采用日本欧姆龙、松下、红宝石及飞利浦等公司元器件，所以品质非常稳定。

XML-2011播放机编程序全部采用中文界面，操作非常方便。

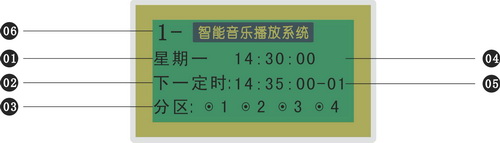

01、系统星期指示；          02、下一定时时间指示；

03、下一定时分区指示；    04、系统时间指示；

05、下一定时曲目指示；   06、当前运行程序指示；

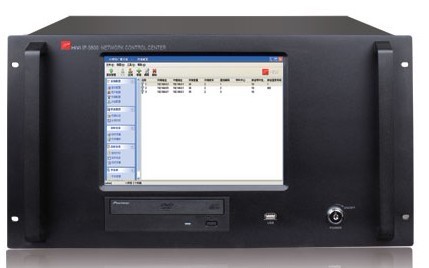

4) 、HiVi网络中控主机（IP-9800）

系统功能特点:
1、对学校各不同功能区进行任意分区，如：分校区、教学区、运动场地、宿

舍 区、食堂、广场、科教楼、实验楼、阅览室等进行分区，实现不同区域

同时或不同时播放相同或不同的广播内容；
2、实现个性化的定时、定点的特定内容的播放，满足英语学习训练、英语听

力测试等要求；
3、实现自动音乐打铃，自动播放广播体操，眼保健操音乐，各区域定时的音

乐背景，满足学校日常工作的需要，达到系统设定自动闭无人值守；
4、实现主控室和各分控点（领导办公室）对全部广播点或其中部分广播点的

强制紧急讲话通知及远程呼叫讲话；
5、各教室可进行音频扩音，教学电脑的音频输出可接入语音终端扩音播出；
6、实现学校原有的各种不同音源节目课件转换成数据文件；
7、实现实时点播互动，老师可在教室内通过遥控或按键方式任意调用服务器

中所需的文件和资料进行播放；
8、实现主控室可监听各教室终端播放内容和效果；

系统功能特点:
1、实现系统自动启用，定时播放背景音乐；
2、实现园区旅客遇到意外情况的紧急求救和对讲；
3、实现主控室对控制点的监听功能；
4、实现对定点和区域的广播，如：紧急通知、人员疏散指挥等；
5、对音频监听或视频监控出现的紧急情况报警系统报警后，可对某个危险区域广播点发出警告；

一、 产品特点

1 、内置工业级主板，可长时间不间断工作
2 、10.4寸液晶显示屏，触摸操控，全智能化中文操作平台
3 、友好的人性化操作界面、具有自动或手动运行模式
4 、强大的管理软件，定时节目播放、音频矩阵、分区控制、电源管理等功能

一应俱全
5 、具有数据库备份功能，易于维护

二、产品参数

显示屏	10.4寸真彩（带触摸）
通信协议	ICP/IP
通信速率	57600bps
标准通信接口	RJ-45
交流功耗	≤150W
净 重	11.3Kg
机身尺寸（mm）	359.5X484X284mm



5) 、HiVi纯后级功放（A-1600）

一、产品特点

1、提供100V/70V定压输出
2、平衡及非平衡输入
3、紧急强切功能、三线输出功能
4、遥控开机功能
5、过压保护、过载保护、短路保护、过热保护

二、产品参数：



6) 、HiVi壁挂音箱（TW106）

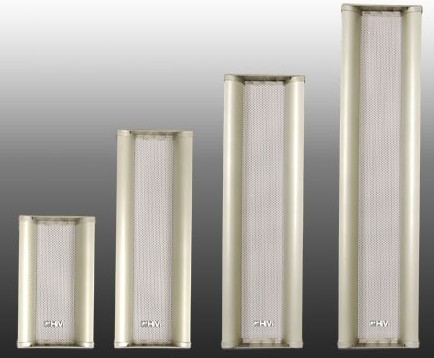

7) 、HiVi壁挂音柱：C8041／ C8042／ C8043／ C8044



        产品参数:

8) 、超强防雷电功能：

    我公司所设计的广播系统在有雷电或断电时，会自动将市电电源和音箱输出完全断开隔离。双保险保证了系统的绝对安全，恢复供电后系统将自动按程序工作。我公司所安装的几千套广播系统，无一遭到过雷击。

五、售后服务：

长期以来，本公司以雄厚的技术实力，热情、周到、完善的售后服务，赢得了良好的社会信誉，得到了广大用户的厚爱与支持，所有产品免费保修一年，终身维护。
